Cum să… despre Mini-Nodul portabil

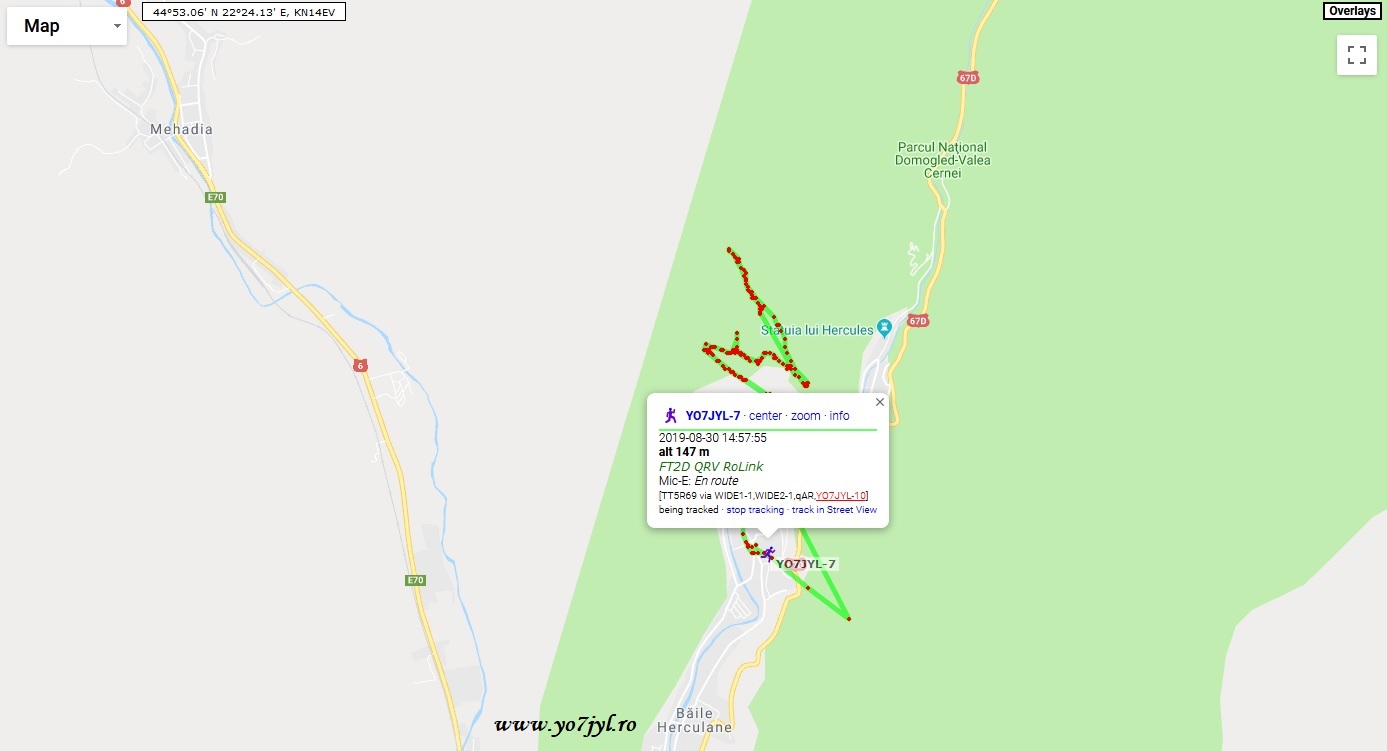

În drumețiile noastre prin țară, de multe ori am considerat că este necesar pentru a marca pe Harta APRS existența și traseul pe care l-am urmat. Fie pentru că eram în drum spre un obiectiv S.O.T.A și vroiam să știm unde ne aflăm ori eram pe cale să ne rătăcim, ne-a fost de un real ajutor apariția indicativului pe hartă, ghidat de coordonate GPS.

Cum să... despre Mini-Nodul Portabil

Cum uneori pachetele de date plimbate pe calea internetului se pierdeau în eter sau stația transmitea coordonatele, dar nu gasea un I-GATE care să le recepționeze, dar și pentru a păstra caracterul radio al hobby-ului radioamatorismului, am folosit un surogat de I-GATE “portabil”, denumit YO7JYL-10.

Cum să... despre Mini-Nodul portabil

Am mai tot povestit despre utilizarea acestui sistem de comunicație digitală în timp real, care nouă ni se pare interesant. Și… ceva un pic amuzant, mama mea, o pensionară cu acte în regulă, în loc să croșeteze, este de-a dreptul fascinată de Harta APRS, urmărindu-ne de fiecare dată în deplasările noastre prin țară și nu numai.

YP0FD- Sărbătoarea naturii la Field Day - august 2019
Mini Nod portabil

Pentru că am primit întrebări de la radioamatori despre construcția acestui surogat care este de fapt un nod portabil, l-am rugat pe Cătălin – YO7GQZ, să mă ajute cu publicarea unui articol mai tehnic, față de ceea ce povestesc de obicei pe blog. Până la urmă, Mini Nodul portabil face parte din drumețiile noastre radioamatoricești, este în permanență cu noi și ne-a fost de multe ori de ajutor deoarece include coordonate GPS, date telemetrice, meteorologice, mesaje text sau de altă natură.

Cum să... despre Mini-Nodul Portabil

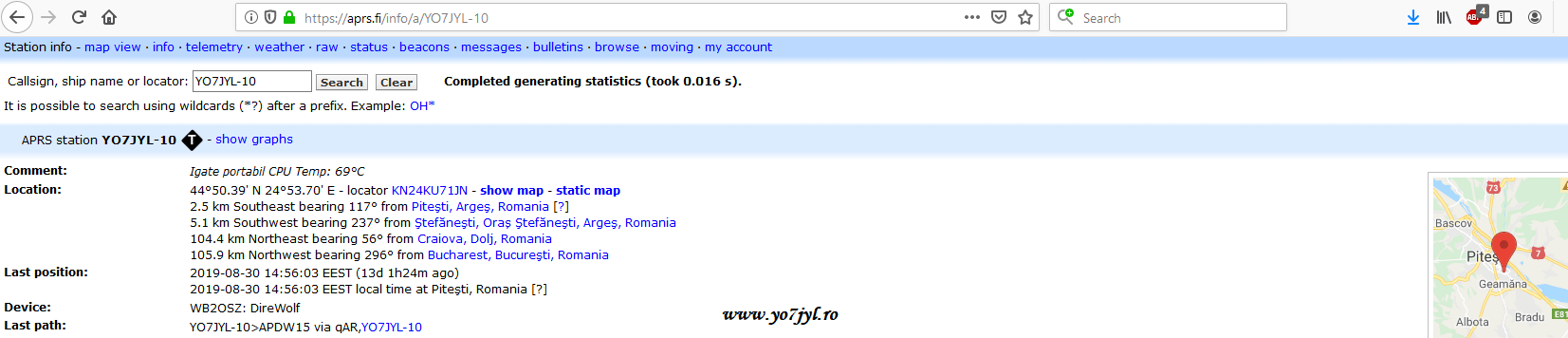

I-GATE YO7JYL-10

Astfel, o să detaliez aici componentele folosite la asamblarea lui.

Într-o vară sub Cetatea lui Vlad Țepeș
Mini Nod portabil amplasat pe motocicletă

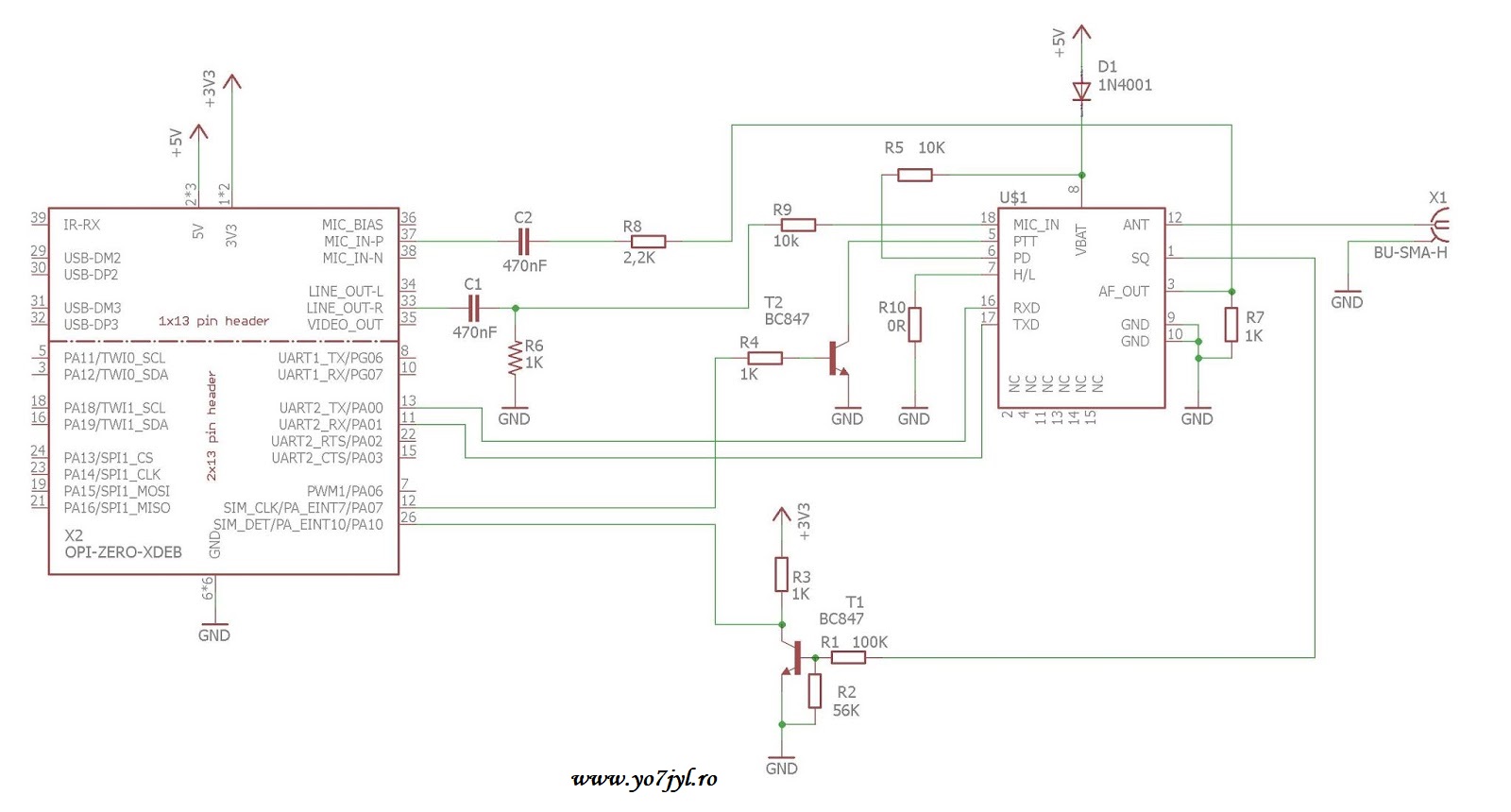

Iată mai jos schema lui:

Cum să... despre Mini-Nodul portabil

Schema la rezolutie mai mare se poate descarca de aici.

Construcția propriu-zisă a apărut după o idee a lui YO4ESB – Nicu de la Constanța, care i-a prezentat lui Cătălin, în urmă cu ceva timp un proiect asemănător, dar cu funcționalitatea unui Nod RoLink.

Cum să... despre Mini-Nodul Portabil

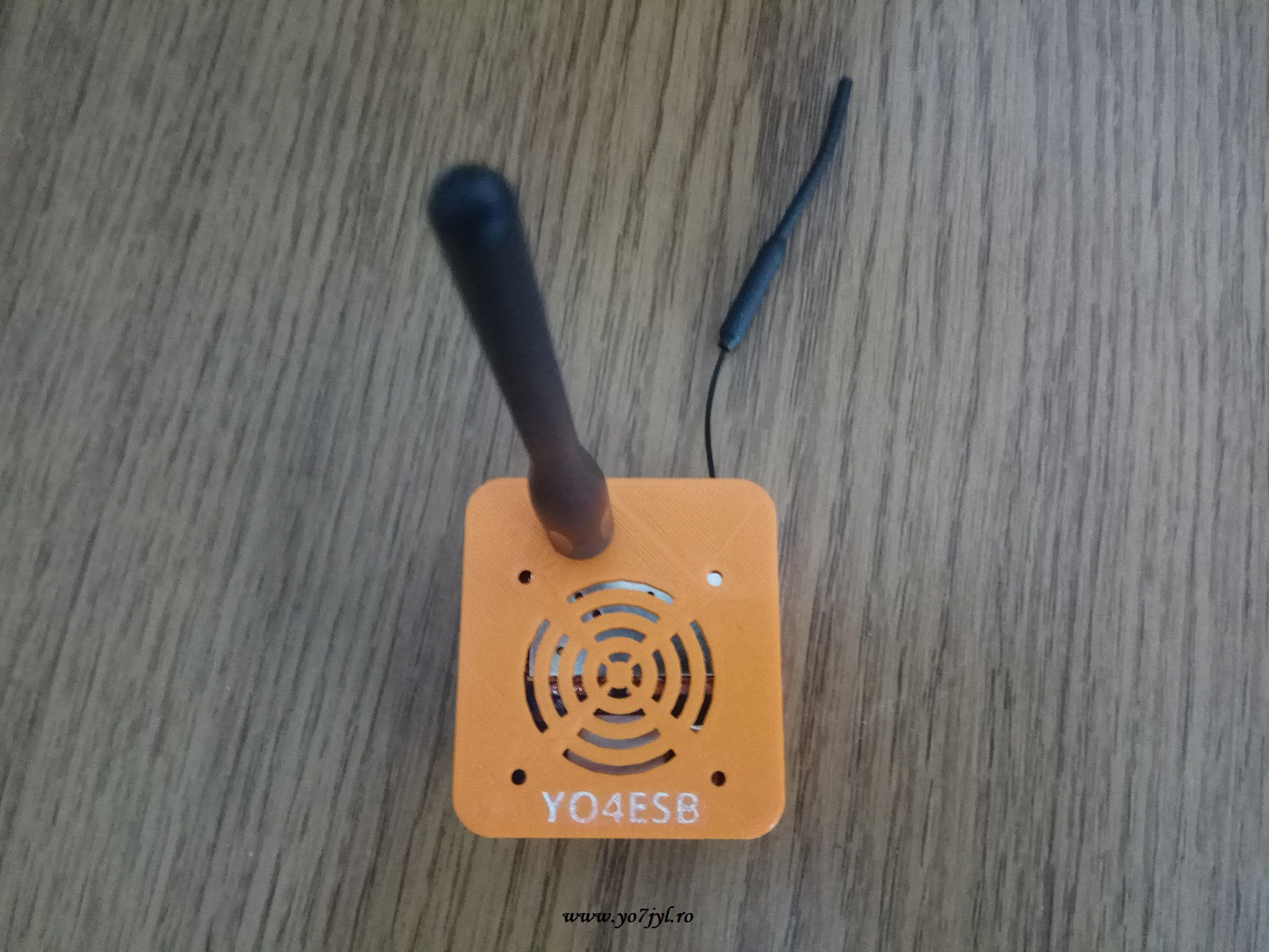

Nod Portabil YO4ESB

Componentele folosite sunt următoarele:

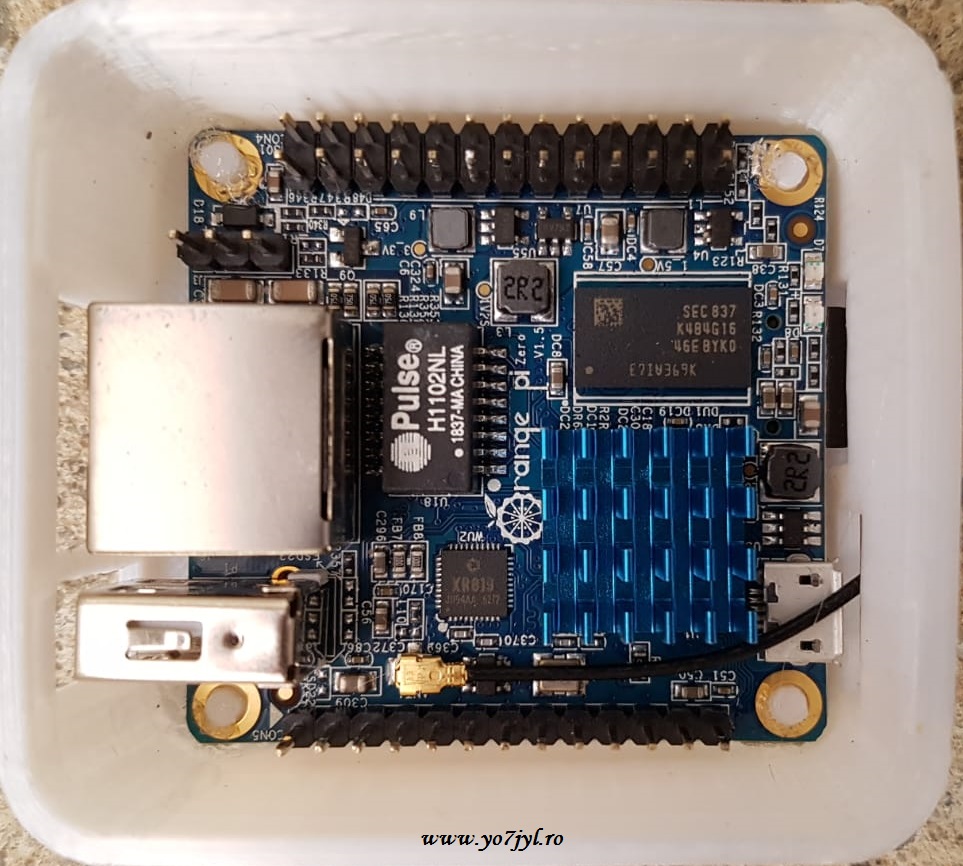

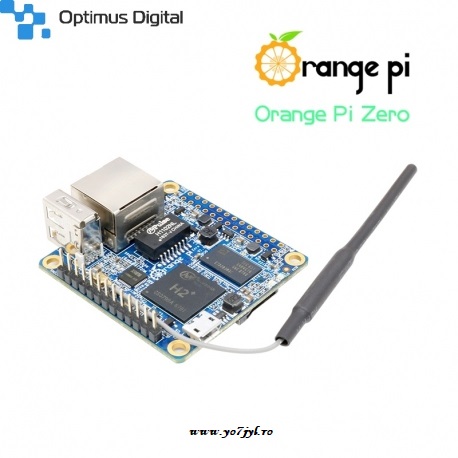

1. Orange pi Zero

Cum să... despre Mini-Nodul Portabil RoLink
Se poate achiziționa din țară de aici sau dacă nu este pe stoc, atunci se poate comanda de la “mama” lor… din China. De asemenea, se poate experimenta și varianta mai nouă, cu procesor pe 64 biți. Dar, în ambele cazuri, este nevoie de un radiator pentru procesor. Acesta se poate găsi, de exemplu aici.

2. Placa pentru modulul radio

Cum să... despre Mini-Nodul Portabil RoLink

Se comandă de aici, iar în prețul respectiv sunt incluse 3 bucăti.
Cum să... despre Mini-Nodul Portabil RoLink

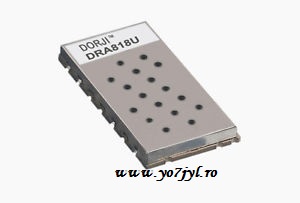

3. Modulul radio este de la DORJI și la fel ca și SA818, aceeași problemă o are cu squelch-ul. Este irelevant pentru APRS, deoarece acolo oricum stă cu el deschis.

Cum să... despre Mini-Nodul Portabil RoLink

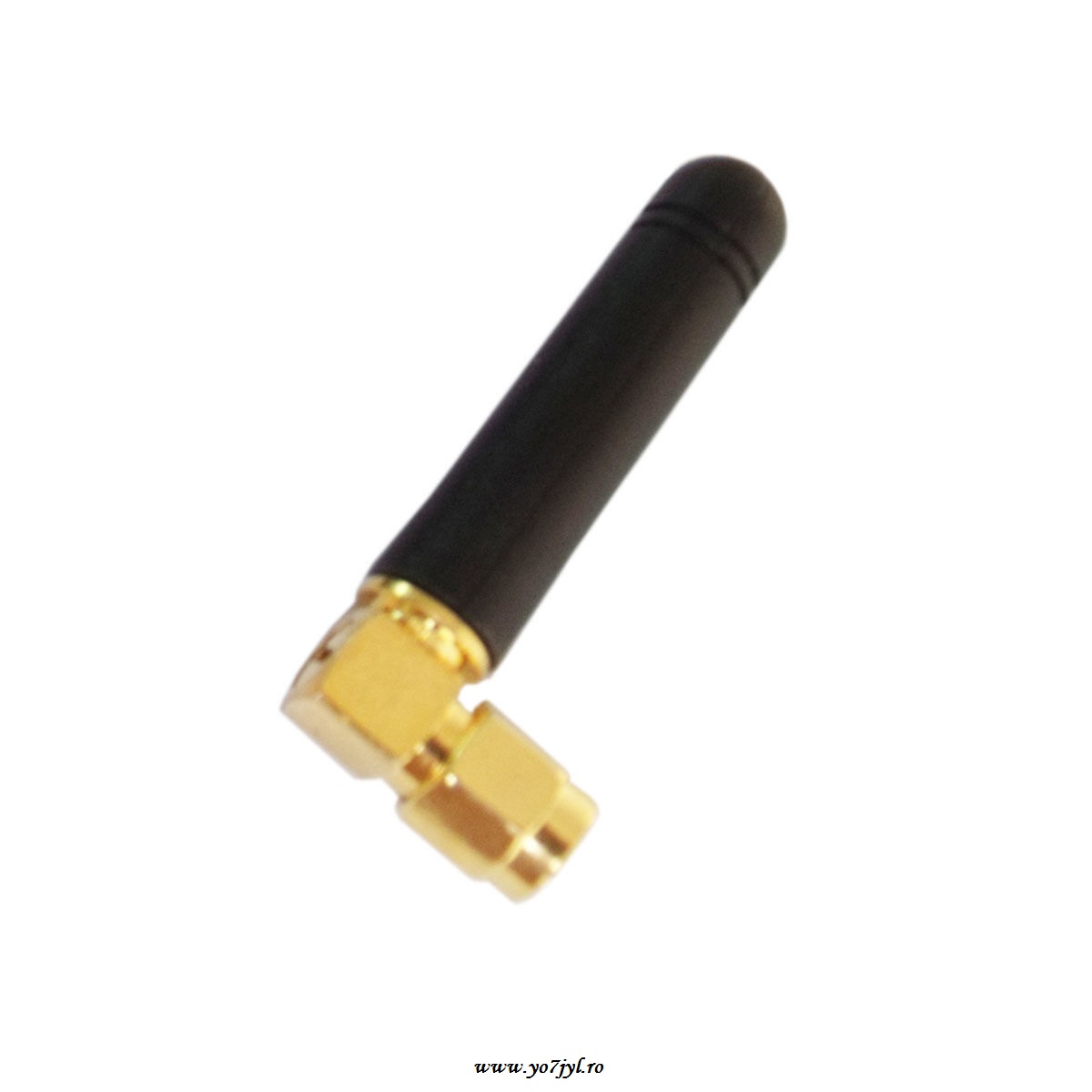

4. Antena, valabilă în cazul în care se foloseste modulul UHF pentru nod. Pentru VHF, noi am folosit o simplă antenă de la o stație portabilă. Se poate achiziționa de aici.

Cum să... despre Mini-Nodul Portabil RoLink

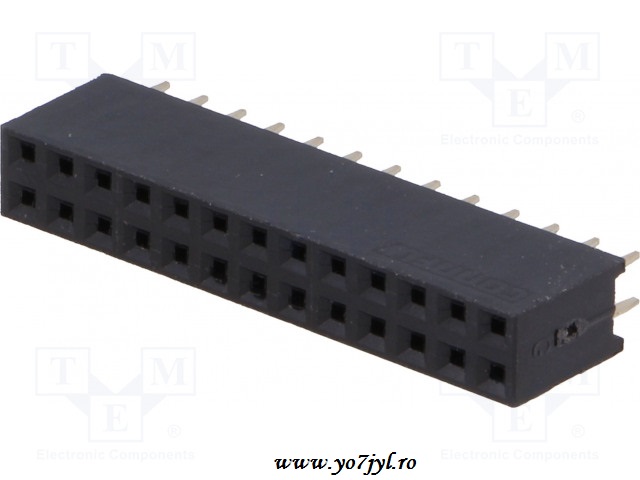

5. Conectori pentru placa radio, pe care i-am găsit la TME aici.

Cum să... despre Mini-Nodul Portabil RoLink
Conectori placă

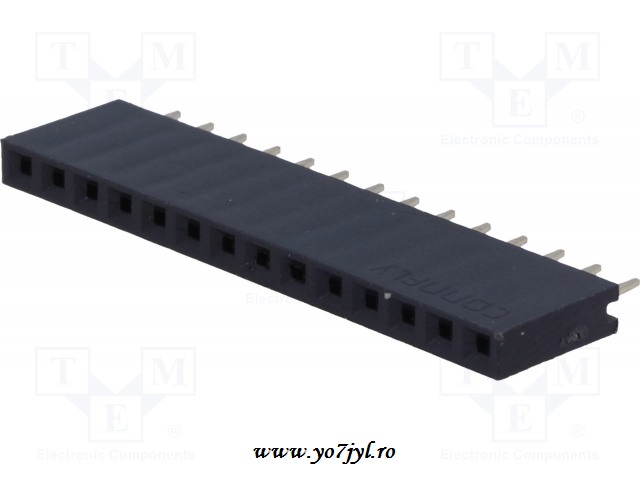

și varianta la care a scos un pin.

Cum să... despre Mini-Nodul Portabil RoLink
Conectori cu un pin scos

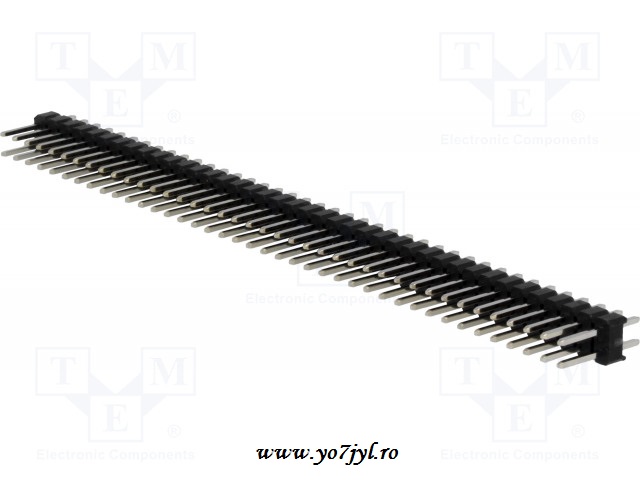

Pentru Orange pi, Cătălin a folosit șiruri de pini.

Cum să... despre Mini-Nodul Portabil RoLink

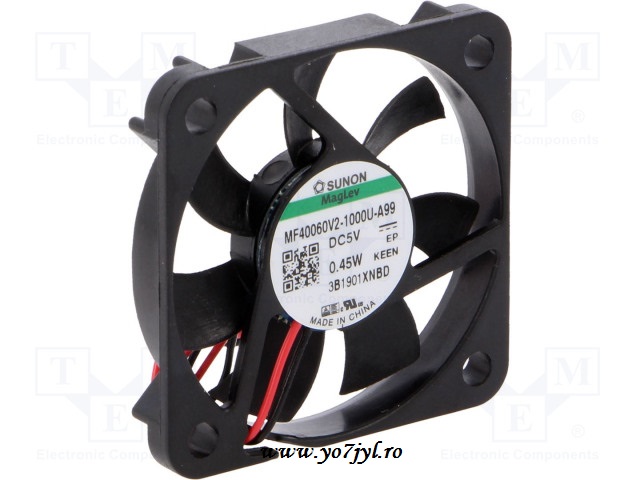

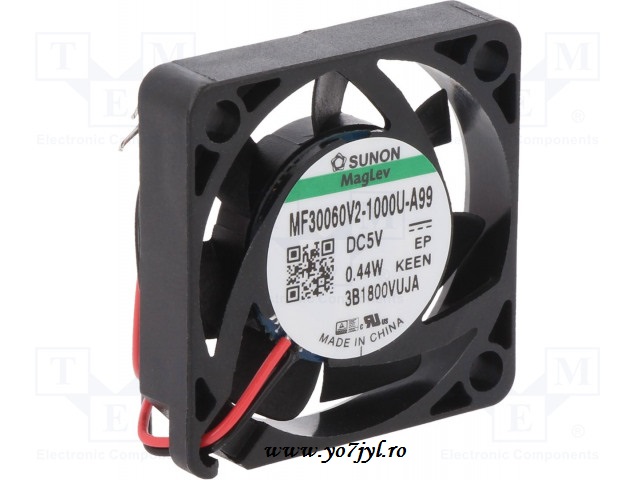

6. Ventilator, pentru cazul în care se folosește ca și Nod RoLink. Noi am folosit acest model.

Cum să... despre Mini-Nodul Portabil RoLink
Pe cutie însă, se potriveste varianta un pic mai mare, dar și mai scumpă.

Cum să... despre Mini-Nodul Portabil RoLink

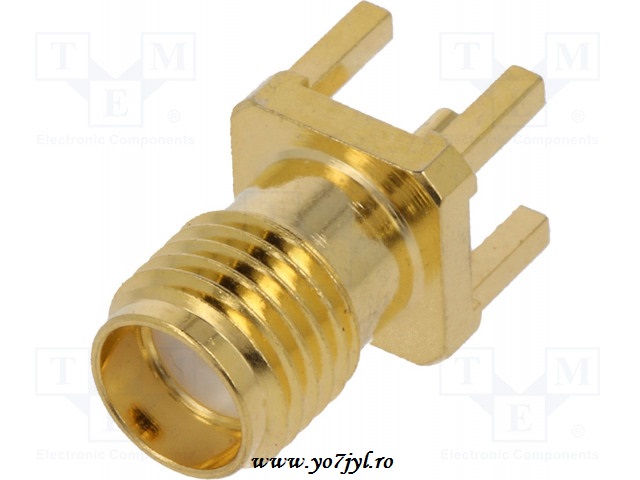

7. Conector pentru antenă, ceva în acest gen.

Cum să... despre Mini-Nodul Portabil RoLink

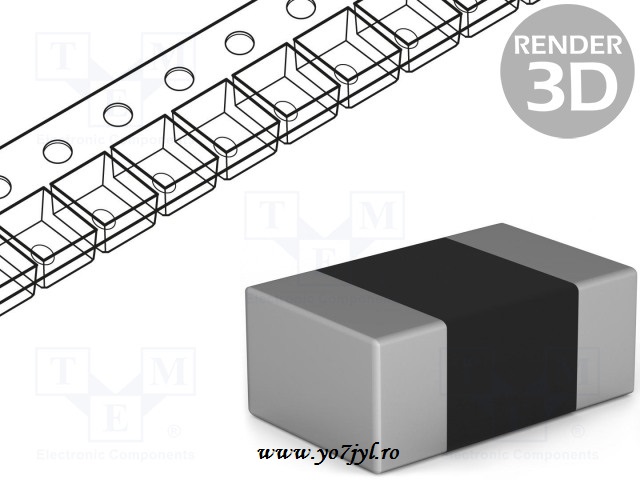

8. Rezistente smd tip 0805 de genul:

Cum să... despre Mini-Nodul Portabil RoLink

9. Condensatorii care se pot comanda aici.

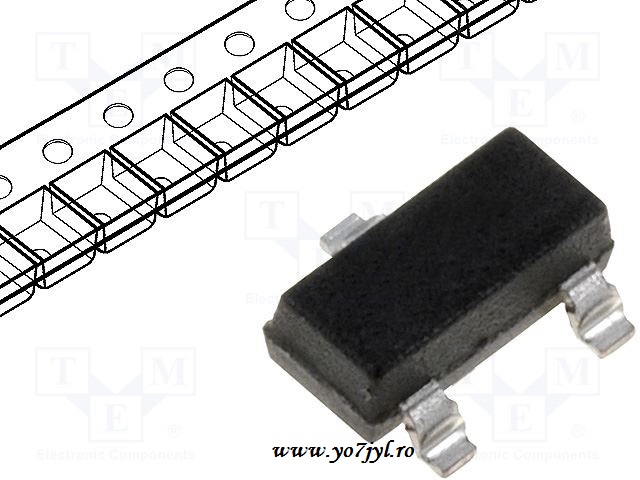

10. Tranzistori

Cătălin a folosit BCR108 care au deja rezistentele de polarizare incluse.

Cum să... despre Mini-Nodul Portabil RoLink

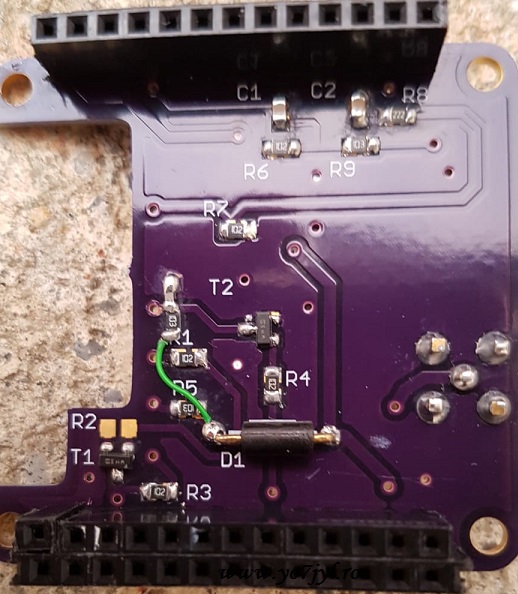

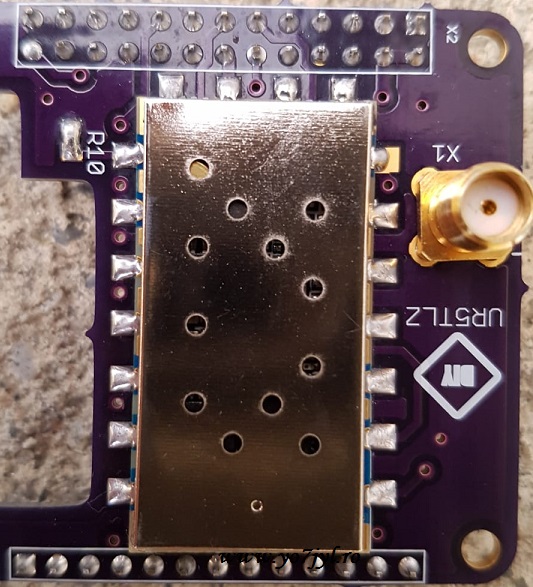

Așa arată placa, având componentele plantate:

Cum să... despre Mini-Nodul Portabil RoLink

Cum să... despre Mini-Nodul Portabil RoLink

Cătălin a mai pus o rezistență de 1k pe plus și un condensator de 100 nF la masă pentru pinul de squelch din Orange pi, ca să fie sigur că nu flapează din varii motive.

Cum să... despre Mini-Nodul Portabil RoLink

Și cam aceasta ar fi toată “filozofia” nodului, iar ca și softuri, el a folosit Direwolf pentru I-GATE și SvxLink compilat local din surse pentru RoLink.
Carcasa din plastic (pentru nodurile noastre, una albă și cealaltă galbenă) i-a printat-o un coleg de serviciu al lui Cătălin la o imprimantă 3D, după scheme găsite pe internet.

A treia capitală de pe malul Dunării

Documentația despre instalarea nodului este disponibilă folosind motorul de căutare GOOGLE.

Cum să... despre Mini-Nodul portabil

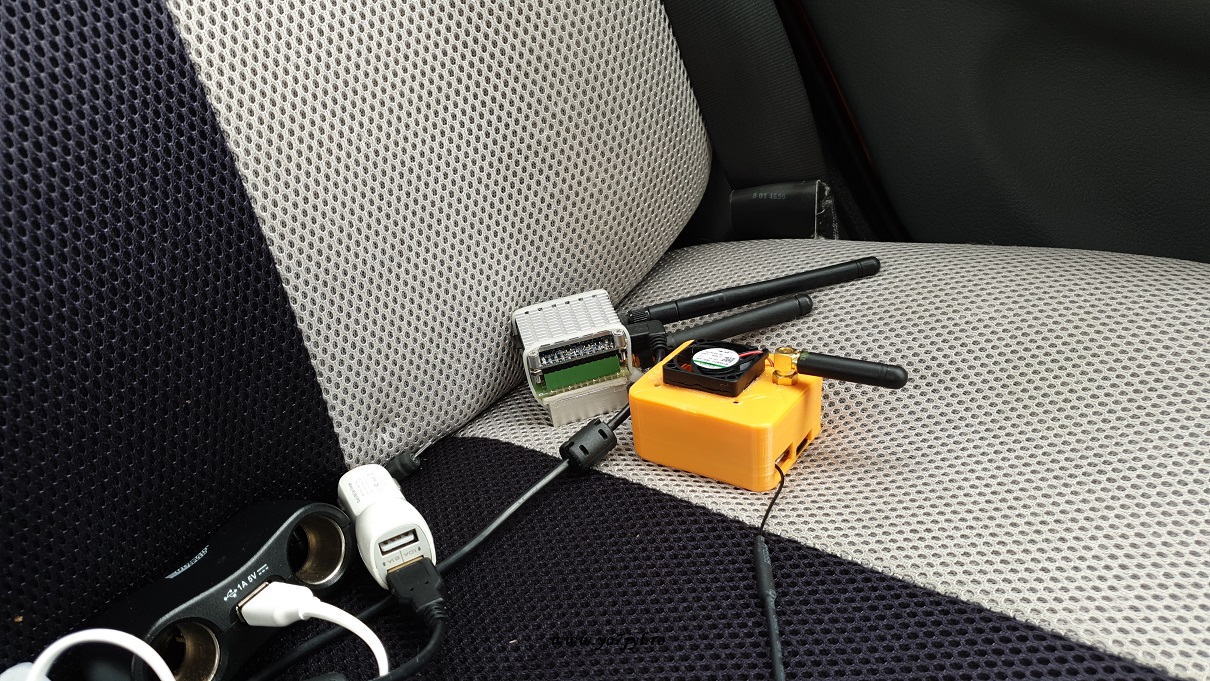

…pe bancheta din spate a mașinii

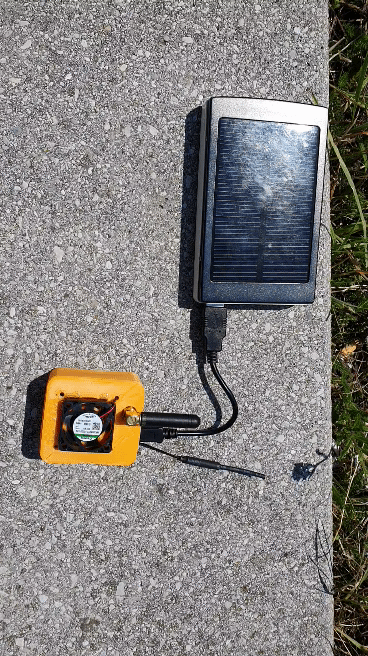

Una peste alta, de dimensiunile a două cutii de chibrituri suprapuse, construcția magică în care se ventilează nodulețul relaxat, poate fi purtată oriunde, în buzunar, ascunsă într-un compartiment de rucsac într-o drumeție pe munte, chiar și pe bicicletă, motocicletă sau… pur și simplu.

’73

Cristina – YO7JYL & Cătălin – YO7GQZ
